I componenti necessari per l’installazione dipenderanno da una serie di fattori.
Sia l’A22 che l’A22K supportano due porte per controller. Ciò significa che questi sistemi richiedono meno tempo per l’installazione, richiedono meno spazio e fanno risparmiare denaro a te e ai tuoi clienti.
La centrale di sicurezza standard A22 può controllare fino a due porte per controller.
Ciò significa che per ciascun controller A22 è possibile controllare due porte su base lettura in entrata e uscita con pulsante RTE oppure una porta su base lettura in entrata e uscita.
Ciò significa che gli utenti devono presentare una credenziale valida mentre entrano nell’area protetta. Potrebbe trattarsi di un badge, un tag, un’impronta digitale o un codice da tastiera. Il sistema tiene traccia di chi è entrato nell’area protetta registrando quale credenziale viene presentata.
All’uscita, l’utente non deve presentare credenziali e chiunque può uscire dall’area protetta premendo un pulsante per sbloccare la serratura della porta.
La centrale ATRIUM A22 gestisce due porte in entrata e in uscita con pulsante RTE. Ciò significa che per ogni due porte della tua installazione avrai bisogno di 1 controller, 2 lettori e 2 pulsanti RTE.
Ciò significa che gli utenti devono presentare una credenziale valida mentre entrano nell’area protetta. Potrebbe trattarsi di una scheda, un tag, un’impronta digitale o un codice della tastiera. Il sistema tiene traccia di chi è entrato nell’area protetta registrando la card che viene letta.
All’uscita, l’utente deve presentare nuovamente una card valida per sbloccare la porta. Il sistema tiene traccia di chi è entrato e chi è uscito dall’area protetta.
La centrale ATRIUM A22 supporta una porta in modalità lettura in entrata e in uscita. Ciò significa che per ogni due porte della tua installazione avrai bisogno di 1 centrale e 2 lettori.
Il controller di alta sicurezza A22K può controllare fino a 2 porte per centrale e 4 lettori ( K2 – K2I – K3 – K4 ).
Ciò significa che per ciascun controller A22K è possibile controllare due porte in modalità lettura in ingresso e uscita RTE oppure due porte in modalità lettura in ingresso e uscita in uscita.
Ciò significa che gli utenti devono presentare una credenziale valida mentre entrano nell’area protetta. Potrebbe trattarsi di una card, un tag, un’impronta digitale o un codice della tastiera. Il sistema tiene traccia di chi è entrato nell’area protetta registrando quale credenziale viene presentata.
All’uscita, l’utente non deve presentare credenziali e chiunque può uscire dall’area protetta premendo un pulsante per sbloccare la serratura della porta.
La centrale ATRIUM A22K supporta due porte in modalità lettura in entrata e uscita RTE. Ciò significa che per ogni due porte della tua installazione avrai bisogno di 1 controller, 2 lettori e 2 dispositivi RTE.

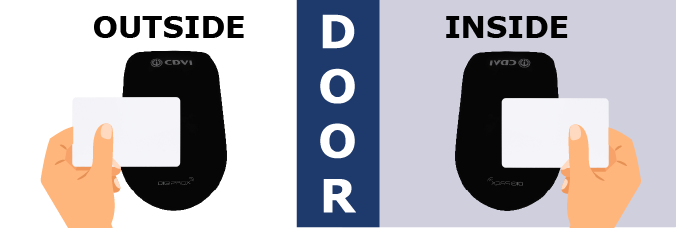

Ciò significa che gli utenti devono presentare una credenziale valida mentre entrano nell’area protetta. Potrebbe trattarsi di una card, un tag, un’impronta digitale o un codice della tastiera. Il sistema tiene traccia di chi è entrato nell’area protetta registrando quale credenziale viene presentata.
All’uscita, l’utente deve presentare nuovamente una card valida per sbloccare la porta. Il sistema tiene traccia di chi è entrato e chi è uscito dall’area protetta.

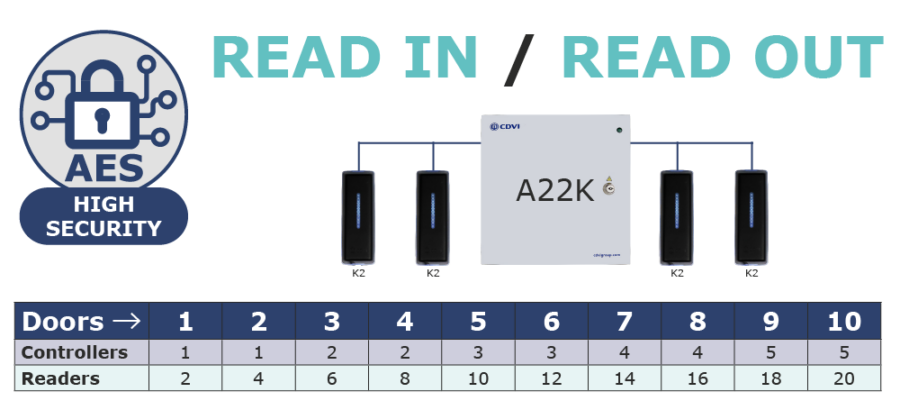

Il controller ATRIUM A22K supporta due porte su base di lettura in entrata e in uscita. Ciò significa che per ogni due porte della tua installazione avrai bisogno di 1 controller e 4 lettori.
ATRIUM è un sistema di controllo accessi flessibile con molteplici opzioni per l’architettura di un sistema. La soluzione giusta per il tuo progetto dipenderà dall’ambiente e dall’infrastruttura specifici del tuo sito di installazione. Avrai bisogno di impostazioni le due modalità della centrale: master o slave, nonché la modalità di connessione in cui ciascuna centrale deve essere collegata.
Ciascuna centrale A22 o A22K può essere impostato in una delle tre modalità: master, sub-master o espansione.
Centrale Master
La centrale principale è la prima nell’architettura del sistema. Tutto il resto è configurato dal master. Per un sistema a una o due porte, avrai solo una centrale principale.
Sub-Master

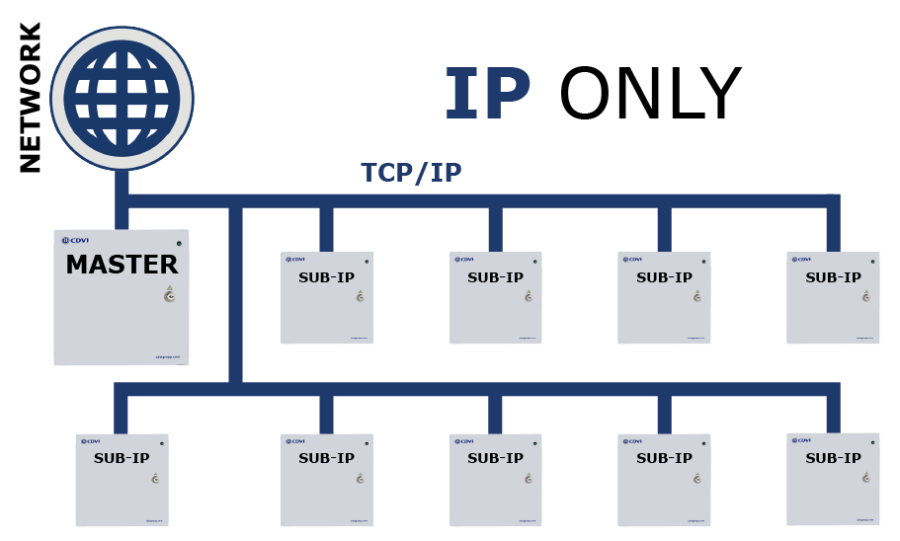

Le centrali secondarie sono collegati al switch di rete tramite protocollo TCP/IP. È possibile collegare in rete fino a 49 centrali aggiuntivi come sub-master-IP sotto la centrale master.
Centrale di Espansione

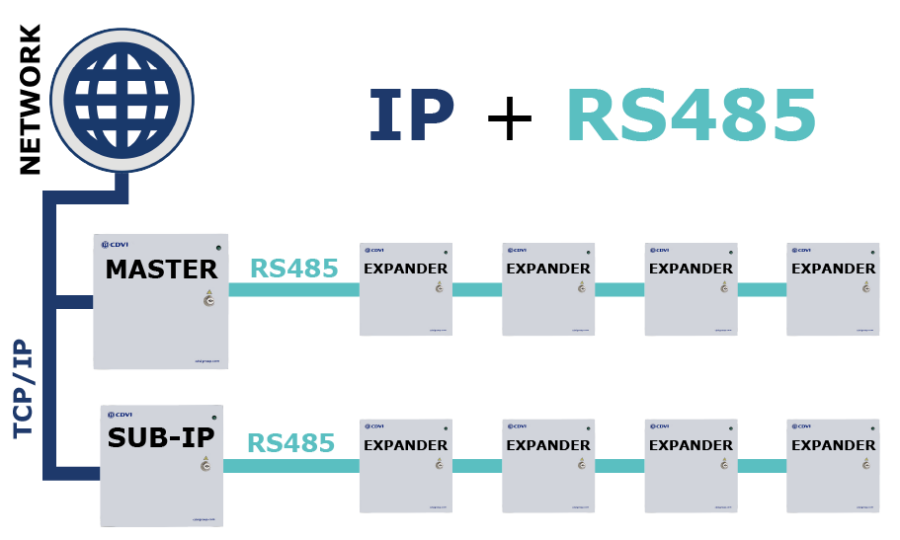

La centrale di espansione è collegata al master o a una centrale secondaria tramite RS485. Per ogni centrale master o sub-master è possibile collegare 4 centrali di espansione.
Puoi scegliere come costruire il tuo sistema ATRIUM in base ai requisiti del tuo progetto. Ad esempio, supponiamo di avere 20 porte da controllare e di utilizzare le centrali ad alta sicurezza A22K in formato di lettura e lettura. Le tue due opzioni sono:
Per ogni centrale master o secondario è possibile aggiungere fino a 4 controller di espansione.
È possibile collegare in rete fino a 49 sub-master alla centrale master. Ciò significa che in totale, se avessi una centrale master e 49 centrali sub-master, ciascuno con 4 centrali di espansione collegati ad essi, posso controllare fino a 500 porte.
Tuttavia, il totale reale dipende se si utilizza il controller A22 o A22K e se è necessaria una configurazione di lettura in entrata e uscita RTE o una configurazione di lettura in entrata e lettura in uscita:
| A22 centrali | A22K centrali | |
| Lettore in entrata & pulsante RTE in uscita | 500 porte | 500 porte |
| Lettore in entrata & lettore in uscita | 250 porte | 500 porte |
